KIT Réseau Diffraction pour GSM appareil photo

Matériel nécessaire :

4 disquettes 3’’1/2 ou de la corde à piano  , 1 caches diapositive, un vieux tapis de souris, du ruban adhésif, un réseau de diffraction, colle cyano, cutter, pince bec fin.

Mode opératoire :

22022008103

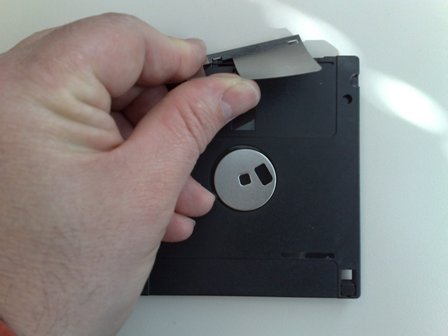

Démonter le cache métallique pour récupérer le petit ressort

22022008104

Attention, à ne pas le perdre.

Répéter l’opération pour les 3 autres disquettes.

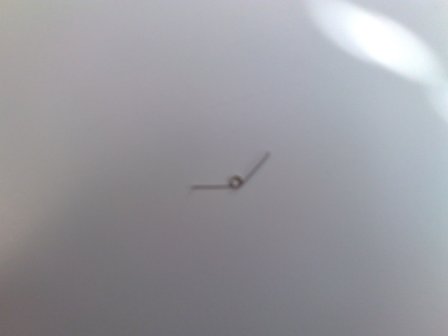

22022008105

Nous allons maintenant leur donner une autre forme.

22022008107

A l’aide de la pince à bec fin, ramener les 2 branches l’une vers l’autre. ( Le support jaune ne sert que pour faciliter la prise de vue)

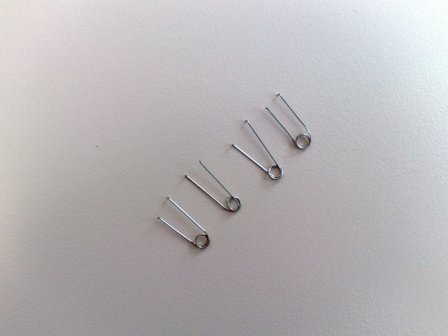

22022008109

Les quatre ressorts subiront le même sort.

05032008181

05032008182

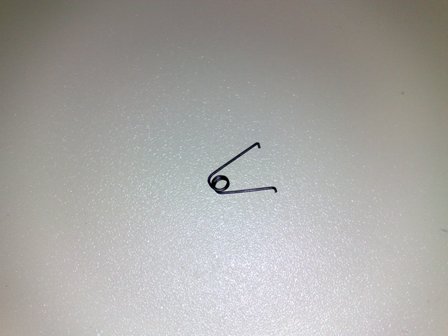

Si vous n’avez pas de disquettes, utiliser de la corde à piano ( moins facile )

Lui donner la forme d’un ressort de disquette ( 3 tours )

05032008183

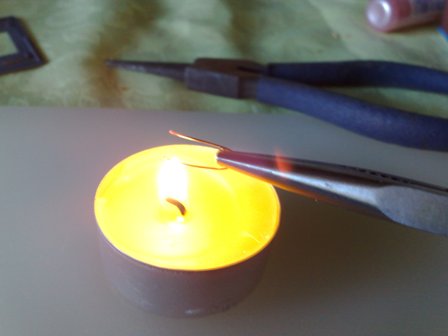

A l’aide d’une bougie, faire rougir le ressort ( attention ça brule)

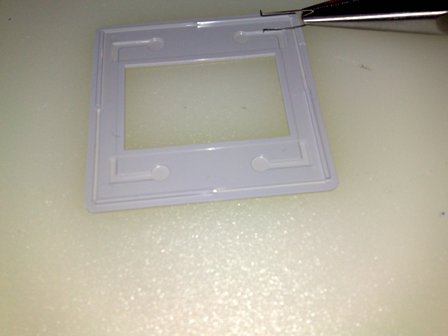

05032008184

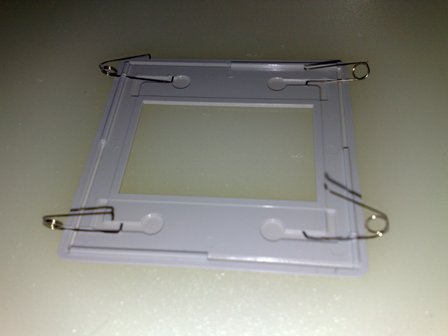

Le poser rapidement sur le cache diapo

05032008186

Répéter l’opération pour les trois autres ressorts.

05032008188

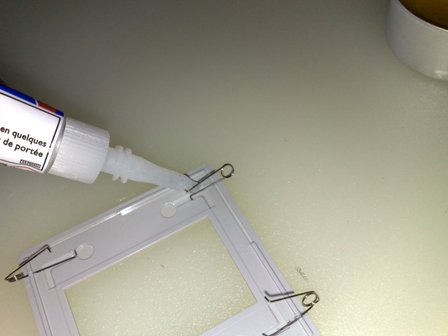

Déposer de la cyano sur les soudures et coins du cadre diapo

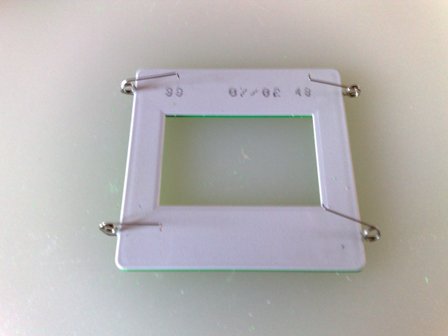

24022008150

Positionner la deuxième partie du cache et presser fortement quelques secondes

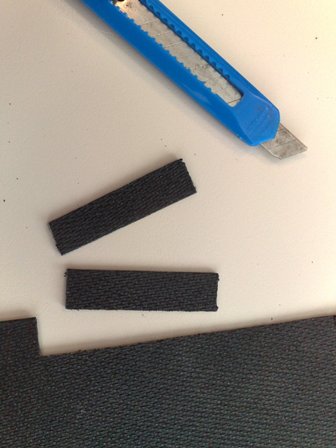

22022008122

Dans le tapis de souris, découper 4 bandes d’une dimension légèrement inférieure à celle du bord du cadre diapo

22022008123

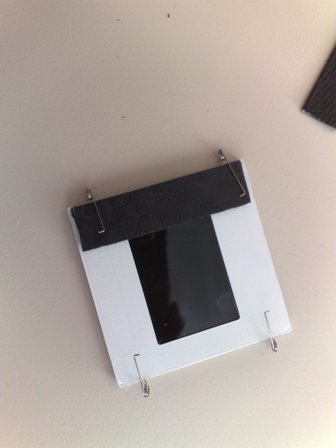

Glisser un des patins entre le cadre et les bras des ressorts, coté anti-dérapant vers le cadre diapo.

22022008124

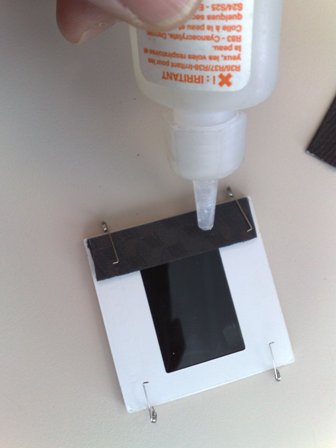

Mettre de la cyano,

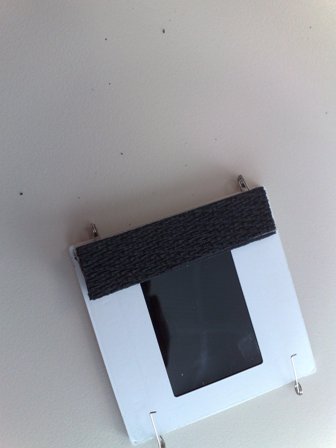

22022008125

Positionner un autre patin, coté anti-dérapant vers le haut.

Maintenir le collage a l’aide de pince.

Répéter l’opération pour l’autre coté.

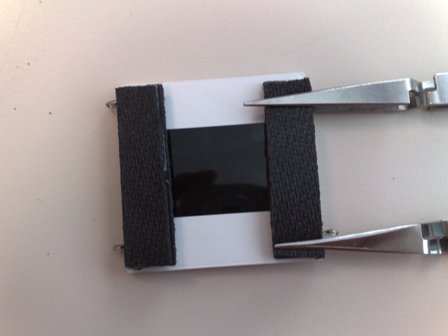

22022008127

Laisser sécher.

05032008189

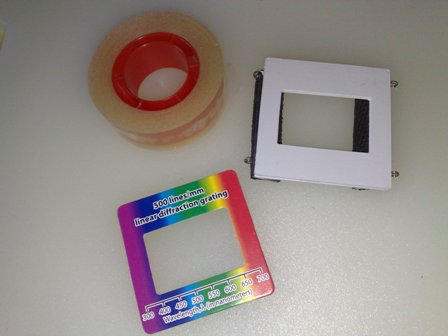

Découper 2 petits morceaux de ruban adhésif.

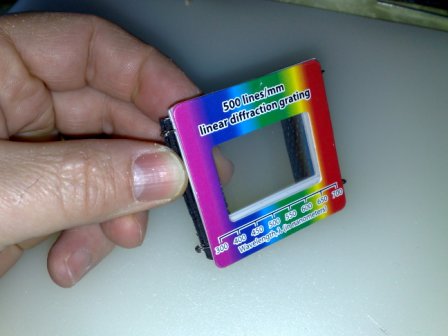

05032008190

Fixer le réseau de diffraction coté opposé aux patins anti-dérappant.

Terminé !

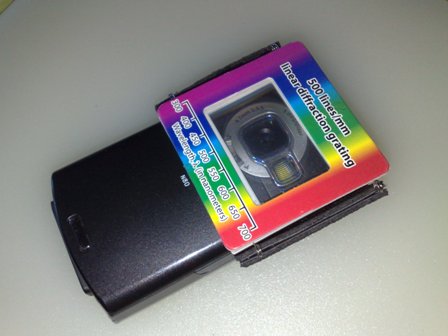

05032008191

.  Attention, pour la prise de vue, veiller a désactiver le Flash pour les appareils qui en sont  équipés. Le mieux étant d’avoir un mode utilisateur sur lequel vous avez désactivé celui-ci.
